[PDF]Rapport Système d'acquisition de données numériques et analogiques

C'est une carte interface à base du PIC16F877 accompagnée avec une interface graphique en VB
But : le but de se projet est la mise en œuvre d’un système qui permet d’acquérir 32 entrées TOR, 8 entrées analogiques et de commander 32 sorties TOR.
Réalisation :
Le système est constitué de deux grandes parties
I- Système d’acquisition :
1) Partie matérielle
Il est constitué par :
-La carte du commande

Les cartes du E/S :

Système d'acquisition de données numériques et analogiques


Système d'acquisition de données numériques et analogiques


la carte du 8entrées analogique :

Système d'acquisition de données numériques et analogiques


-la carte du 32 diodes LED :

Système d'acquisition de données numériques et analogiques


la carte des 32 interrupteurs:

Système d'acquisition de données numériques et analogiques


2)- partie logicielle :
a) description
Le microcontrôleur doit accomplir les taches suivantes
- assurer la communication avec le PC
- assurer la communication avec les cartes d’interface de l’E/S TOR (carte de PCF8574)
- permet de répondre à toute requête envoyée par le PC.
II Système d’interface graphique :
Dans cette partie on utilise un environnement de programmation c’est le Visual basic

Système d'acquisition de données numériques et analogiques

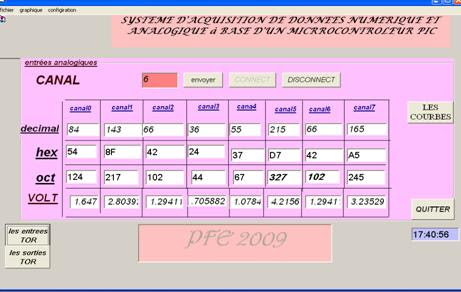

Interface graphique des entrées analogiques


Système d'acquisition de données numériques et analogiques

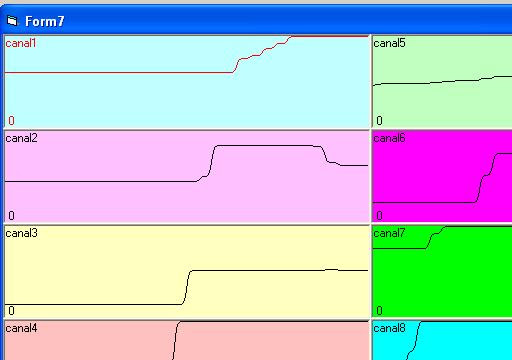

Les courbes des 8canaux


Système d'acquisition de données numériques et analogiques
Interface graphique des entrées TOR


Matérielle utilisée :
1 PIC 16F877
8 PCF8574
8 ULN 2803
9 CONNECTEUR DB9
1 MAX232
32 DIODES LEDs
64 RESISTANCES (220)
8 POTONTIOMETRE
24 INTERRUPTEURS
9 BOUTONS POUSOIR
Logiciels utilisés :
Mikropascal
Visual basic
Icprog
Proteus

Diapositives de la soutenance
Code source de l'interface graphique
